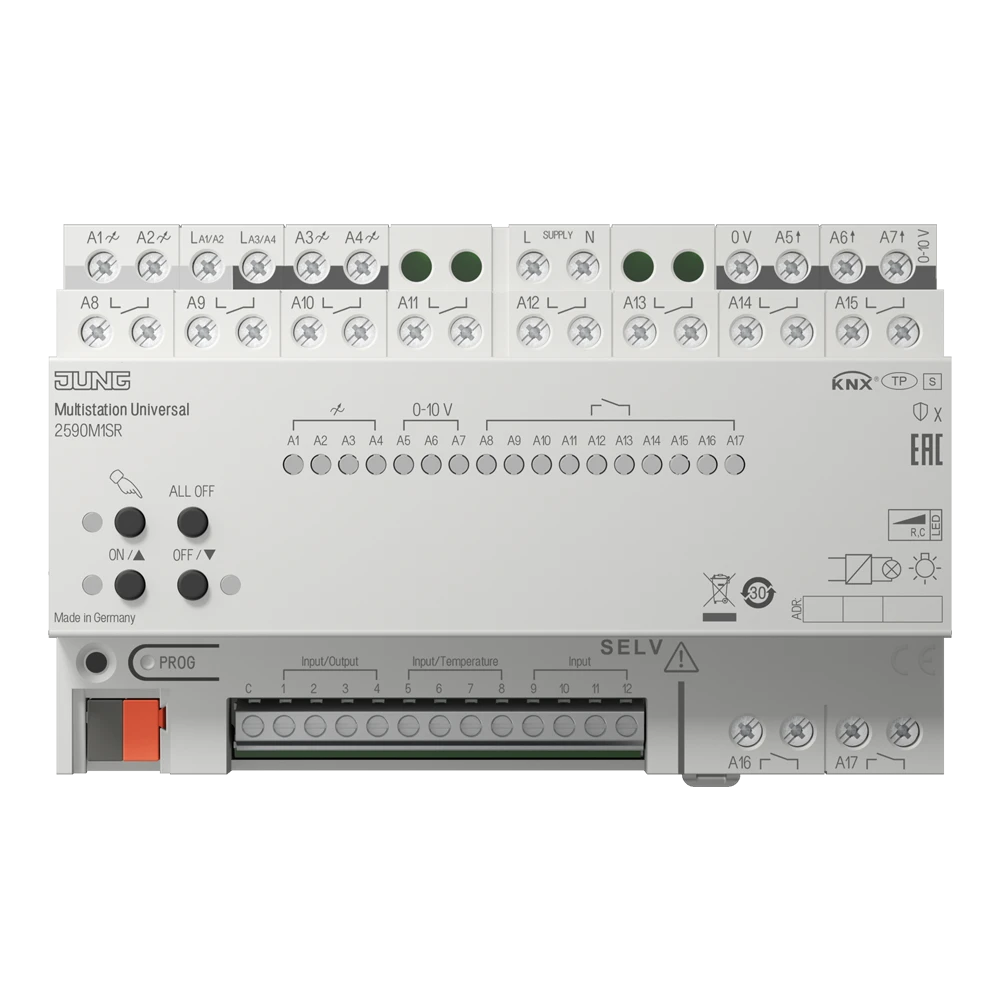

Універсальний багатостанційний KNX, пристрій для монтажу на рейку, 8 рейкових модулів, Secure
| Артикул | 2590 M1SR |
|---|---|
| EAN/GTIN | 4011377360013 |
| KNX Secure | Secure |
Пристрій для монтажу на рейку, 8 рейкових одиниць
Призначення
Комутація електричних фанкойлів та інших електричних навантажень для змінного струму 110/230 В
Комутація та регулювання освітлення
Комутація електрично керованих жалюзі, віконниць та маркіз
Комутація електротермічних приводів клапанів
Кімнатний термостат для керування температурою
Аналогові вихідні сигнали для керування пристроями з інтерфейсом 0-10 В, що використовуються в системах опалення, вентиляції та кондиціонування повітря
Входи для опитування звичайних, безпотенційних контактів та передачі телеграм на шину KNX
Оцінка сигналу датчика руху mini basic (арт.: BM 360 MB WW), конденсації (арт.: BTS 01) та датчика витоку (арт.: LES 01)
Визначення температури за допомогою датчика температури NTC (арт.: FF NTC)
Виходи для керування світлодіодами
Робота в системі KNX
Монтаж на DIN-рейку відповідно до EN 60715 у розподільній коробці
Характеристики продукту
Гнучка конфігурація виходів та входів через ETS4 виходи для дімування10 комутаційних виходів або 5 виходів для жалюзі3 аналогові виходиКонтролери опалення 0-10 V312-кнопковий інтерфейсВиходи можна керувати вручнуЗворотній зв’язок у ручному режимі та в режимі роботи по шиніФункція сцениВимкнення окремих виходів вручну або через шинуЛічильник робочих годин, крім функції жалюзіВимкнення непотрібних виходівЛогічні функціїKNX Data Secure сумісний з ETS 5.7.7 або ETS 6.3.0 або вищеМожливе оновлення за допомогою сервісного додатку ETS
Функція фанкойла
Підключення до двох фанкойлів з рівнями вентилятора або постійно керованими вентиляторамиРежими роботи для опалення, охолодження або комбінованого опалення/охолодження2-трубна або 4-трубна роботаІндивідуальне або ієрархічне перемикання рівнів вентилятора або постійне керування вентилятором
Функція перемикання
Робота як 1-сторонній NO або 1-сторонній NC контактЛогічна робота та примусове керуванняФункція зворотного зв’язкуЦентральна функція перемикання зі збірним зворотним зв’язкомФункції часу: затримка ввімкнення, затримка вимикання, таймер освітлення сходів з попередженням про вимкнення
Функція жалюзі
Підходить для двигунів змінного струму 110/230 В
Безпосереднє керування положенням жалюзі/ролет
Безпосереднє керування положенням ламелей
Зворотній зв’язок про стан руху, положення жалюзі/ролет та положення ламелей
Примусове керування положенням через контролер вищого рівня
Функція безпеки: сигналізація про дощ, сигналізація про замерзання, 3 незалежні сигналізації про вітер
Функція захисту від сонця
Функція приводів клапанів
Рух перемикання або ШІМ-режим
Безперервне керування приводами клапанів за допомогою інтерфейсу 0-10 В
Можливість керування приводами клапанів з характеристиками “нормально відкритий” або “нормально закритий”
Функція опалення, вентиляції та кондиціонування повітря
Вбудоване керування температурою в приміщенні із заданим значенням
Функція контролера для опалення та охолодження
Захист від заклинювання клапанів
Аварійний режим роботи у разі збою напруги шини влітку та взимку
Примусове положення
Різні задані значення для примусового положення або аварійного режиму роботи у разі збою шини влітку або взимку
Можливість параметризації циклічного моніторингу вхідних сигналів
Функція регулювання яскравості
Автоматичне або ручне налаштування принципу регулювання яскравості, що підходить для Захист без навантаженняЕлектронний захист від короткого замиканняЕлектронний захист від перегрівуСигнал у разі короткого замикання, збою живлення та перевантаженняПараметризована поведінка ввімкнення та дімуванняВідмова живлення довше приблизно 5 секунд призводить до вимкнення виходів дімування. Залежно від налаштування параметрів, підключене навантаження калібрується після повернення напруги. Можливість розширення потужності шляхом паралельного підключення виходів для дімування.
Аналогові виходи 0-10 В
Підключення кабелю керування клапанами або двигунами вентиляторів 0-10 В
Підключення кабелю керування термічними приводами клапанів 0-10 В
Захист від короткого замикання
Супутникові блоки
Підключення безпотенційних контактів, таких як кнопки, перемикачі або геркони
Опитування імпульсним струмом запобігає забрудненню контактів (утворенню оксидного шару) на підключених контактах
Робочі функції: перемикання, дімування, керування жалюзі, сценою або температурою приміщення
Передавач значень для дімування, колірної температури, RGBW, температури або яскравості
Передача поточного вхідного стану після зникнення напруги шини
Підключення дверних або віконних контактів для оцінки станів «відкрито», «закрито», «нахилено» та «положення ручки»
Підключення датчика руху mini basic (арт.-номер: BM 360 MB WW), датчика конденсації (арт.-номер: BTS 01), датчика протікання (арт.-номер: LES 01) та датчика зовнішньої температури. (номер позиції: FF NTC)Лічильник імпульсів з основним та проміжним лічильникамиКомбінація суміжних вхідних каналів при підключенні кнопкового, дверного або віконного контактуПідключення світлодіода, наприклад, світлодіодної лампи, 5 В DC, 2,2 мА (номер позиції: 9605 LED ..)Захист від короткого замикання, перевантаження та зміни полярностіМожливе паралельне перемикання виходів для електричних навантажень з вищими вимогами до струму
